產品結構

●產品型號：JJZ-TRVVP-2

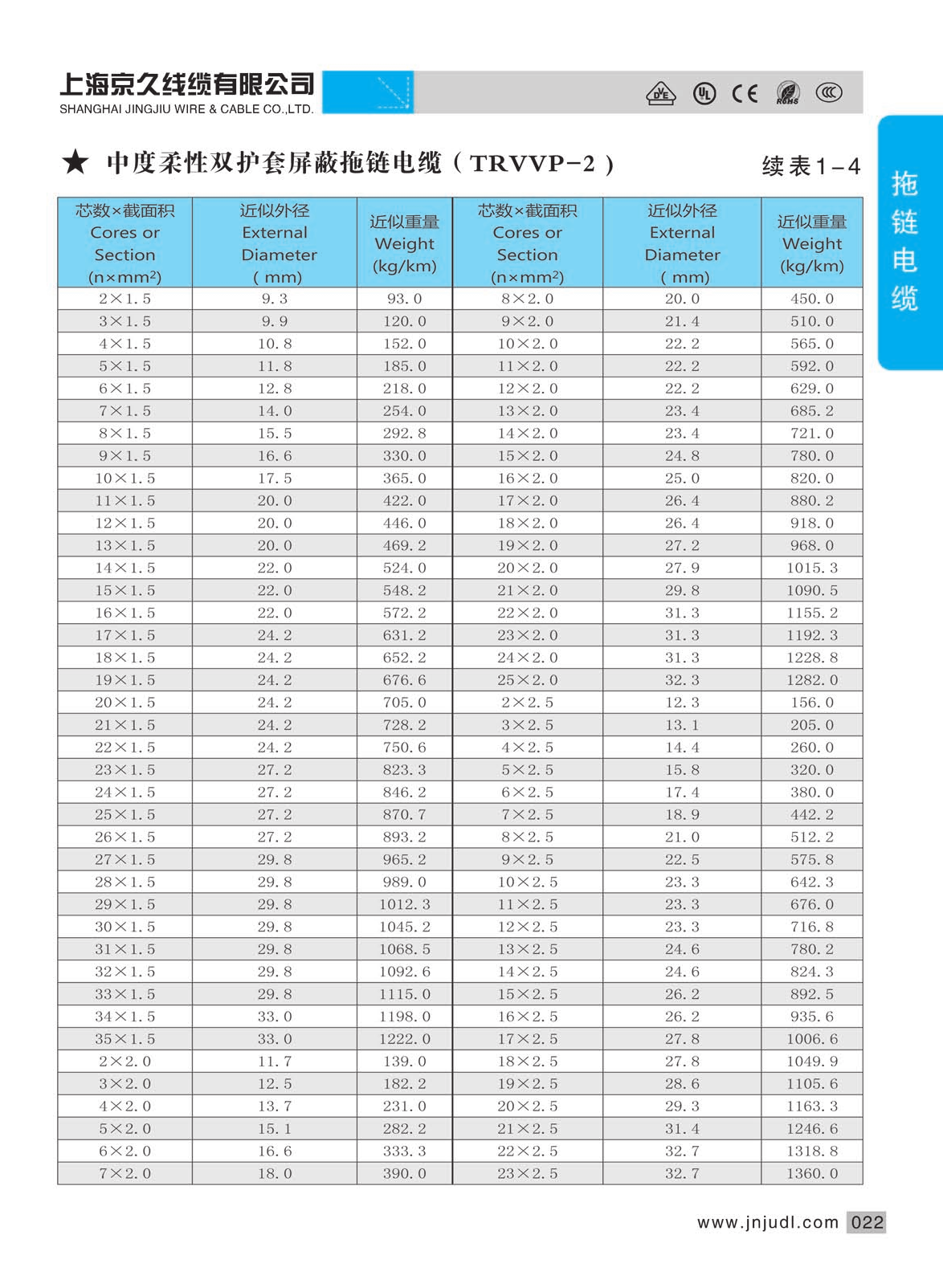

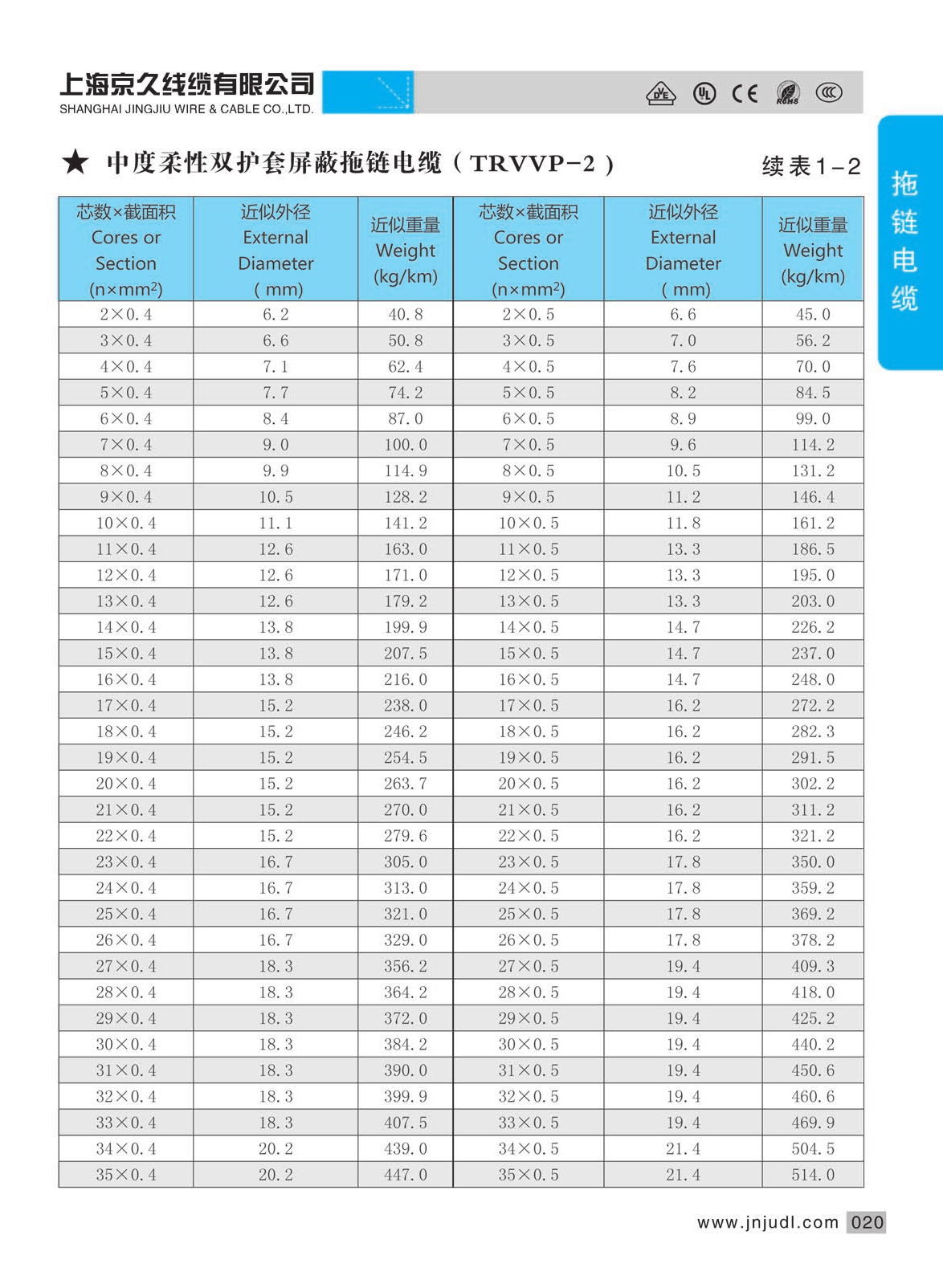

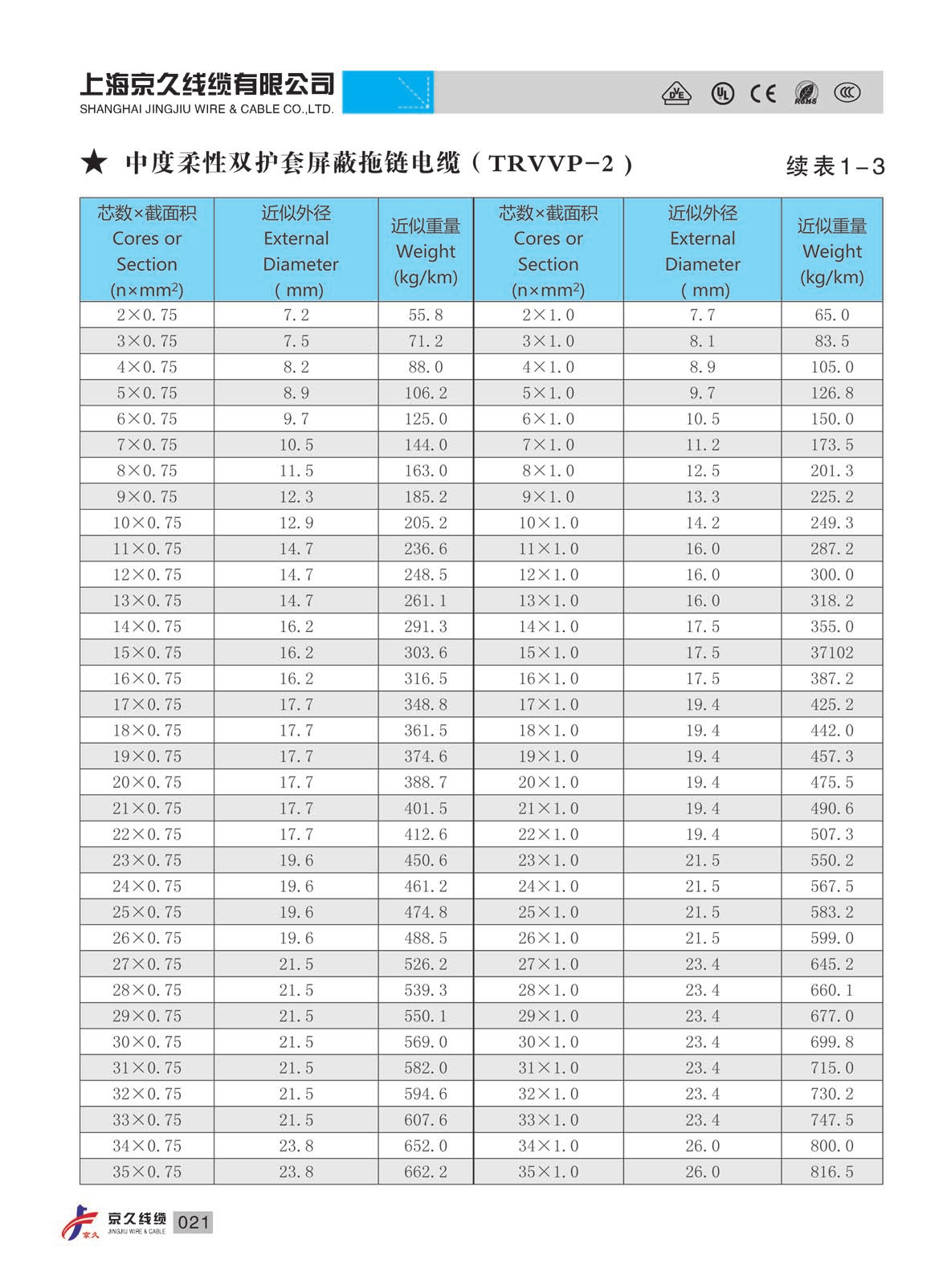

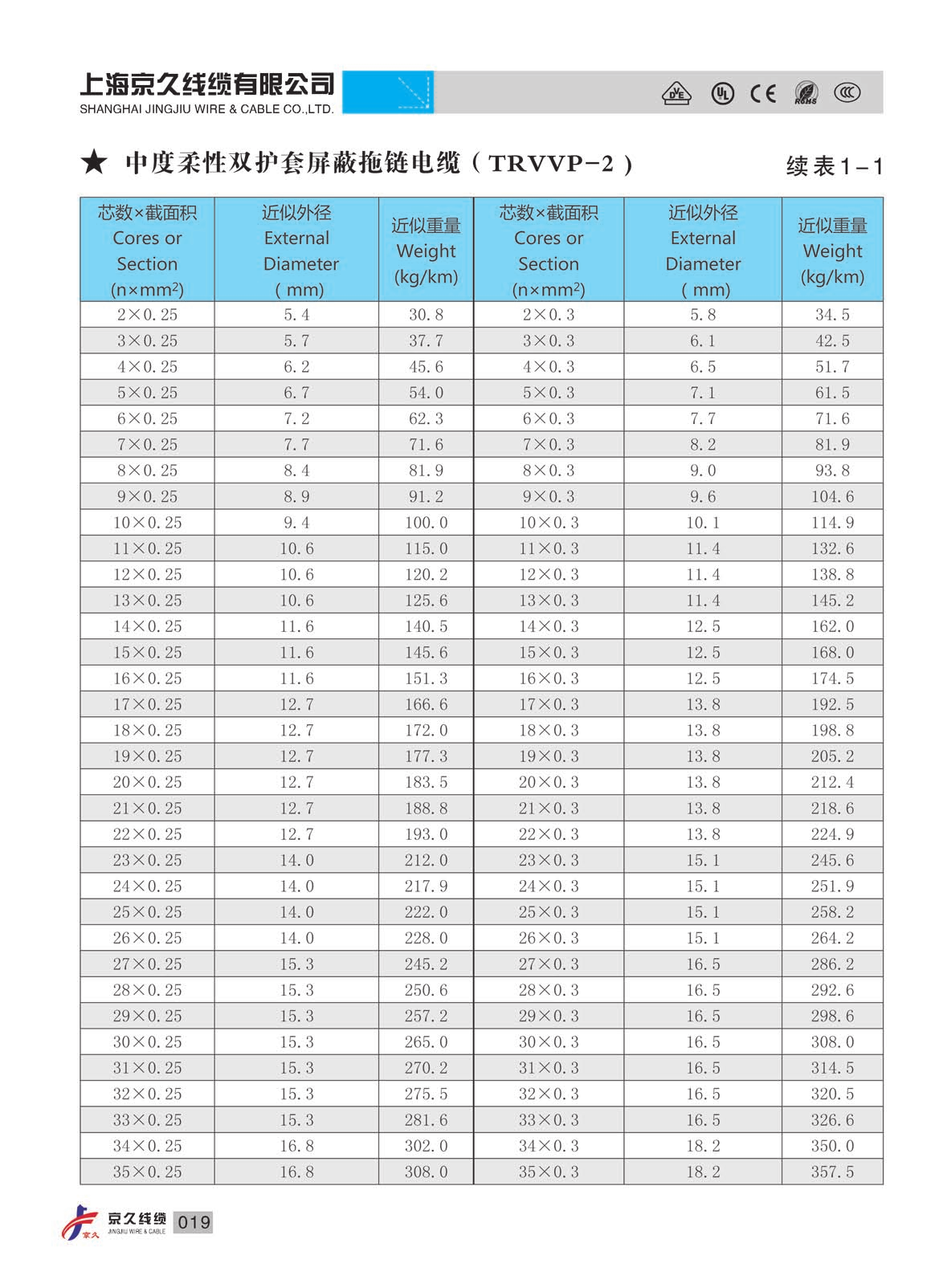

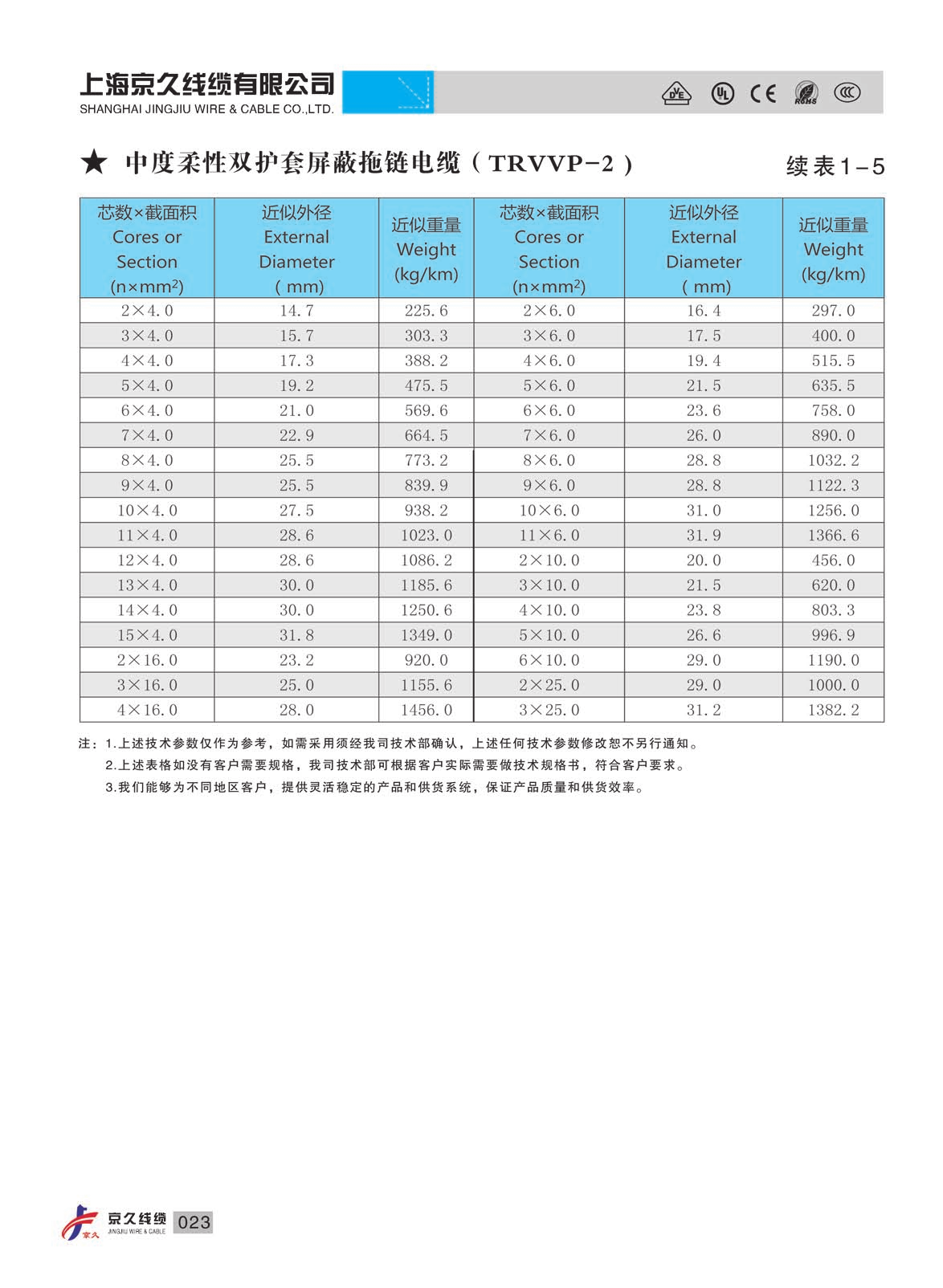

●產品規格：（2-35）芯,（0.14-1.5）mm2；（2-25）芯，（2.0-25）mm2

●導    體：高抗彎強度的精細裸銅多股絞合（符合IEC60228 cl.6 VDE0295 cl.6標準）

●絕    緣：高機械性能PVC混合物（符合VDE0207標準）

●線芯絞合方式：線芯數量＜12芯，芯線以短節距分層絞合在一起

                線芯數量≥12芯，芯線采用兩次復絞，特別是抗扭力結構芯線中間加加強芯

●線芯識別：截面積＜0.5mm2,芯線以顏色區分（紅、黃、綠、藍、黑、灰、白、紫、粉紅、棕、橙）等

            截面積≥0.5mm2，一根黃綠線芯，其余都為黑色帶白色數字

●內 護 套：低粘度PVC基混合物，適用于拖鏈

●屏    蔽：高抗彎強度的鍍錫編織屏蔽，線覆蓋率為80%

●外 護 套：低粘性PVC基混合物，適用于拖鏈（符合VDE0282標準）

●護套顏色：黑色（與RAL9005相似)

            灰色（與RAL7001相似)

            橙色（與RAL2003相似)

技術特性

●額定電壓：＜0.5mm2  300/300V；     ≥0.5mm2  300/500V

●測試電壓：＜0.5mm2  1500V/5min；   ≥0.5mm2  2000V/5min

●使用溫度范圍：-5℃至+70℃

  （移動安裝）  當行程＜10米時，彎曲半徑為：7.5×D

                當行程≥10米時，彎曲半徑為：10×D

●使用溫度范圍：-20℃至+70℃（固定敷設）    彎曲半徑為：7.5×D

●最大速度：3米/秒；2米/秒（架空/滑行）

●最大速度：20米/秒

●短路時可達最高溫度：+160℃

●彎曲壽命：30次/分鐘，＞300萬次

●阻燃特性：符合IEC332-1 標準

●材料性能：防淺水、耐油、抗輻射、耐寒、耐磨，能承受一定的機械外力和良好的抗干擾能力

應用場合

●用于中等負載

●用于室內、室外環境需要屏蔽的短行程場所

●特別適應于水平架空和行程小于50米的長行程場合

●適用于連續往復運動下的安裝，特別是工業作用環境下的頻繁彎曲場合，如現代化機械標準部件的拖鏈中及物流設備系統、木工機械、石材加工設備、包裝工業、供應系統、調節設施等。
