高度柔性屏蔽拖鏈電纜

產品結構

●產品型號：JJG-TRVVP

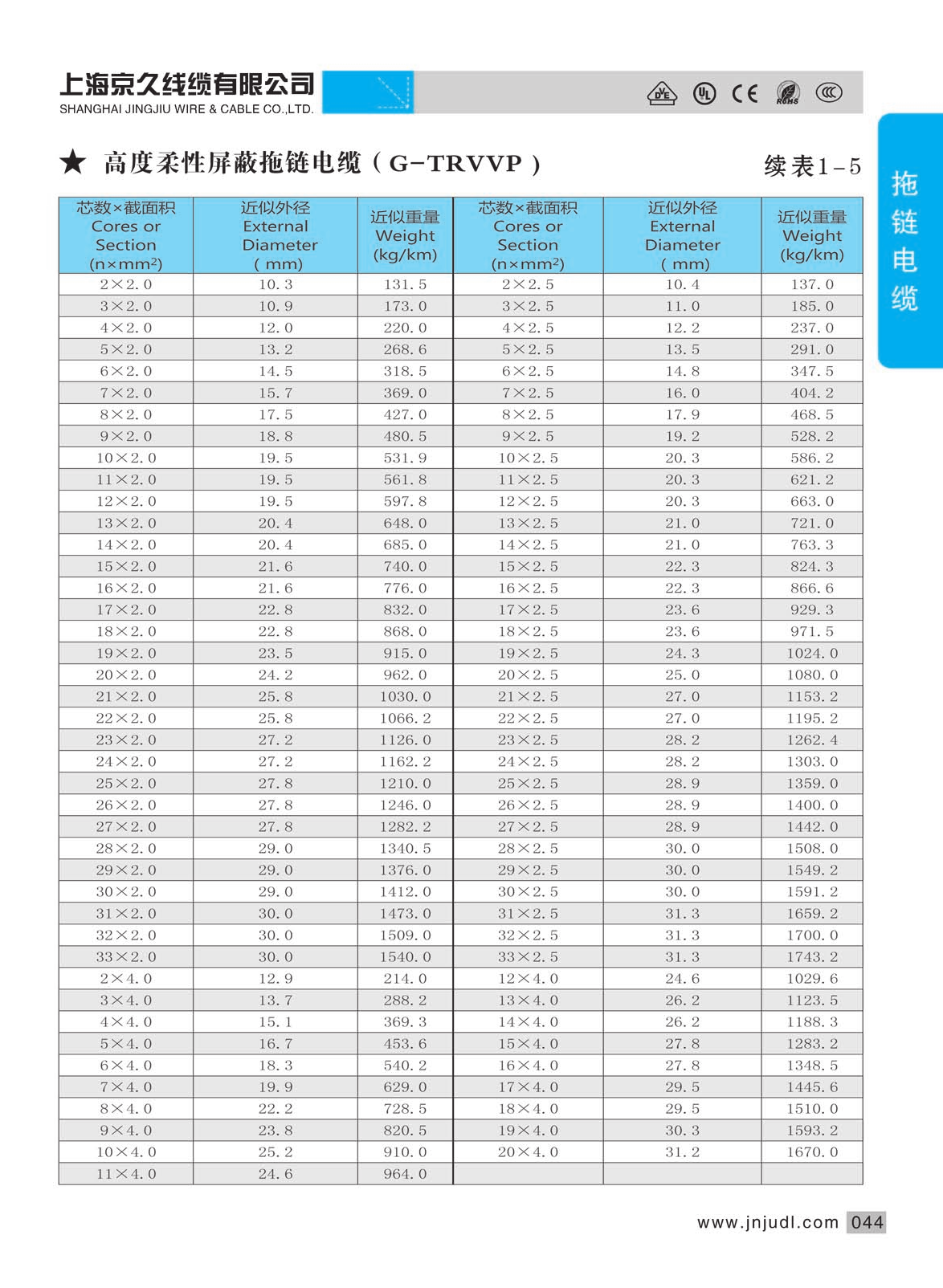

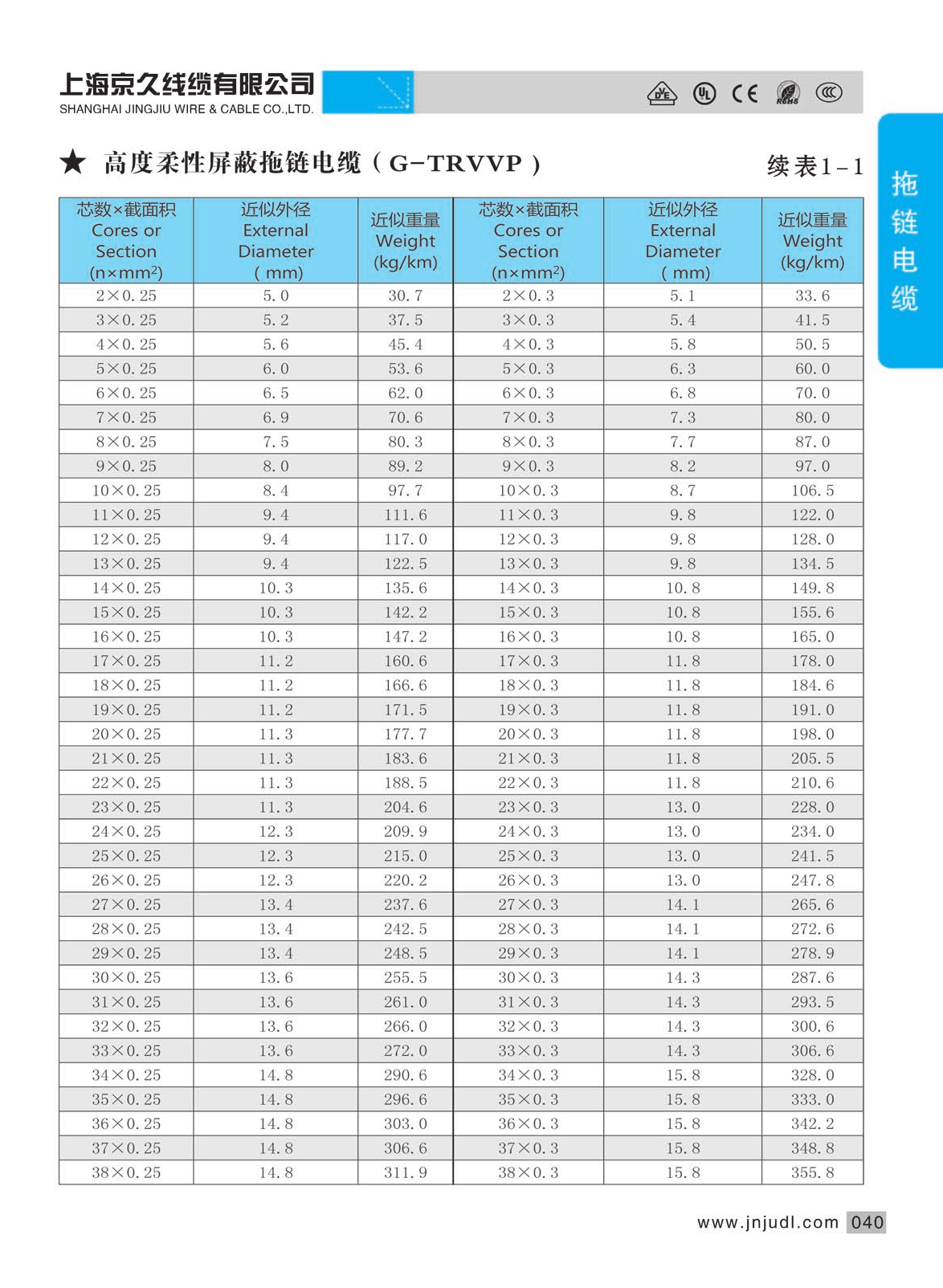

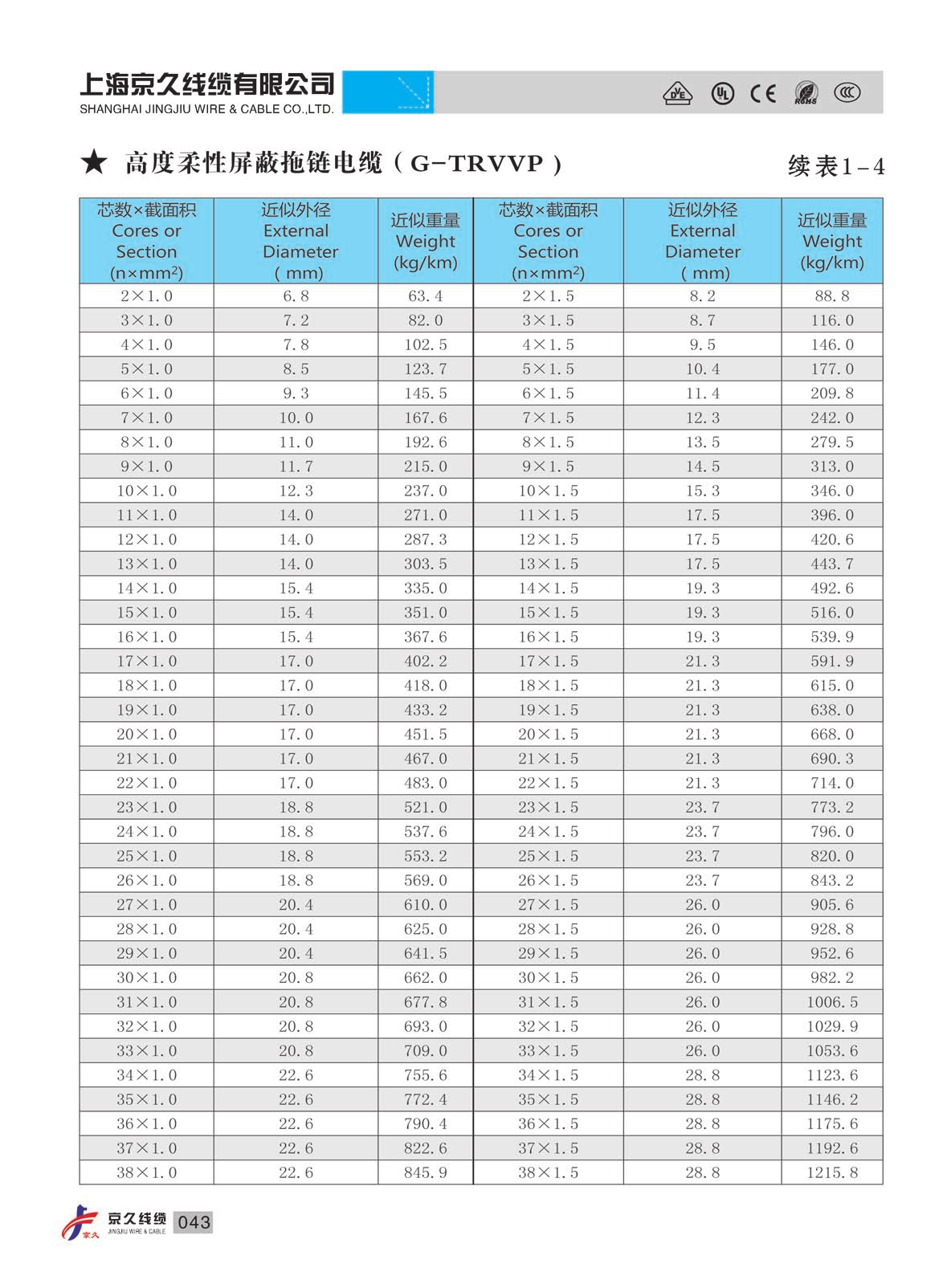

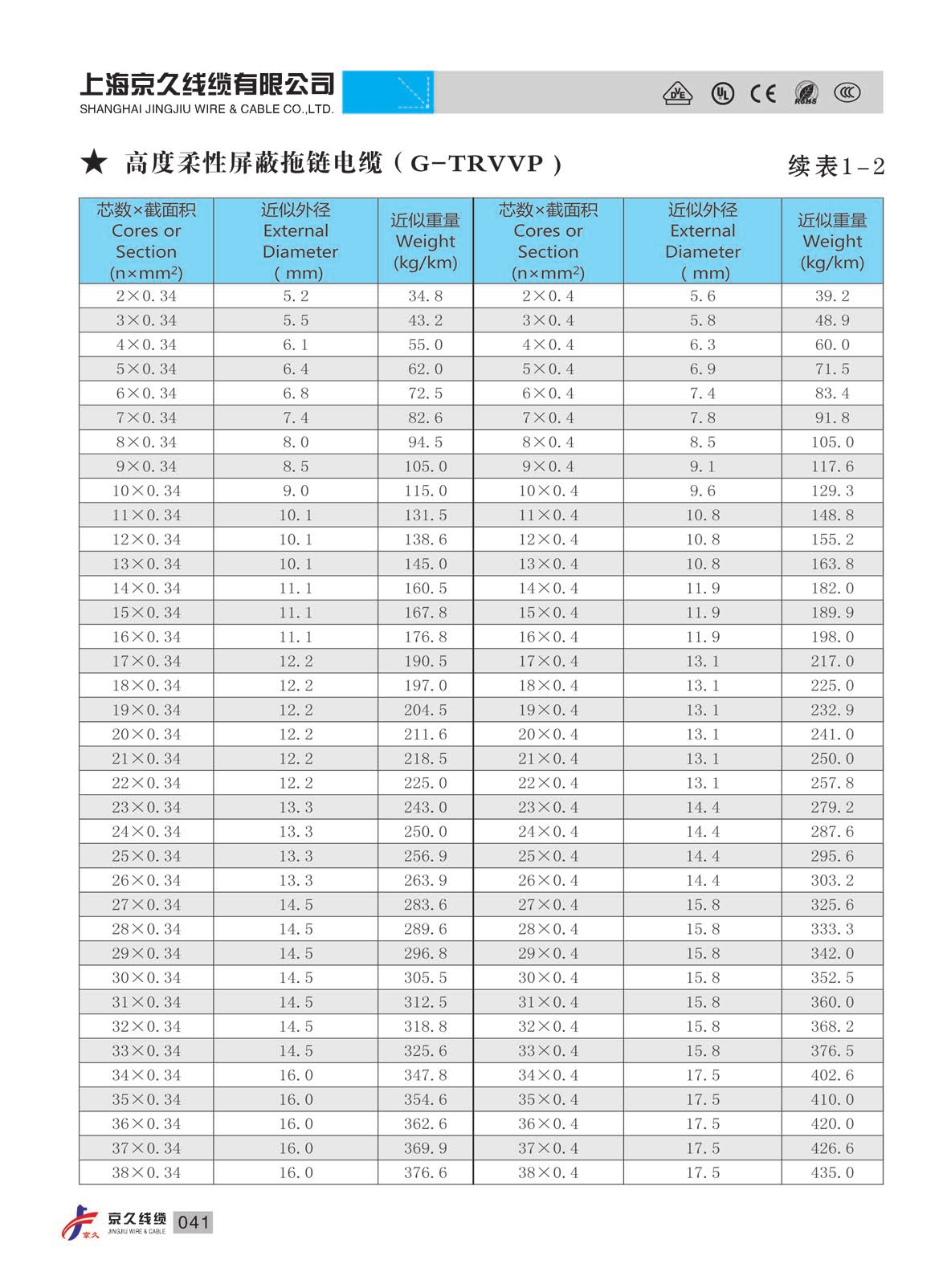

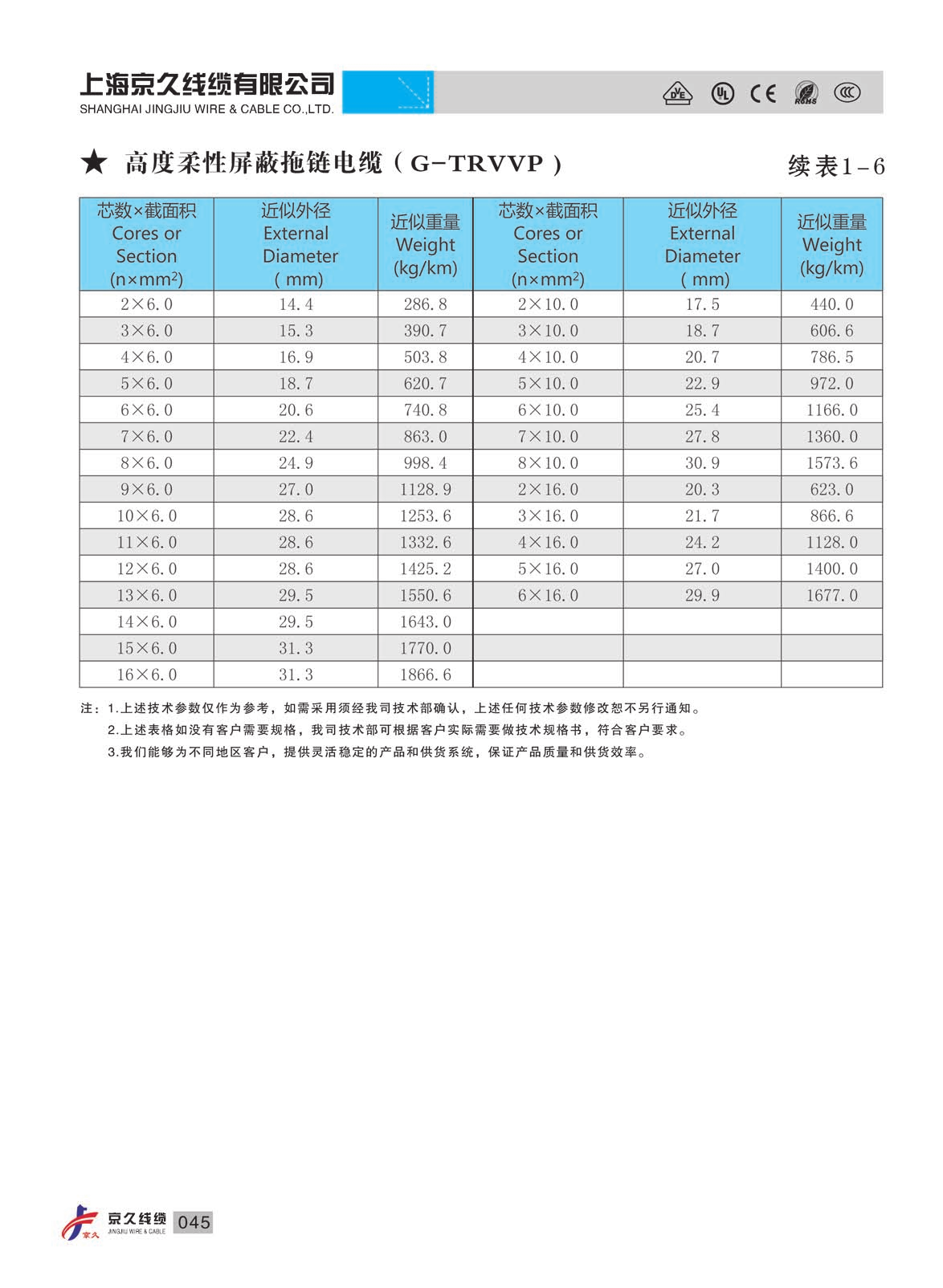

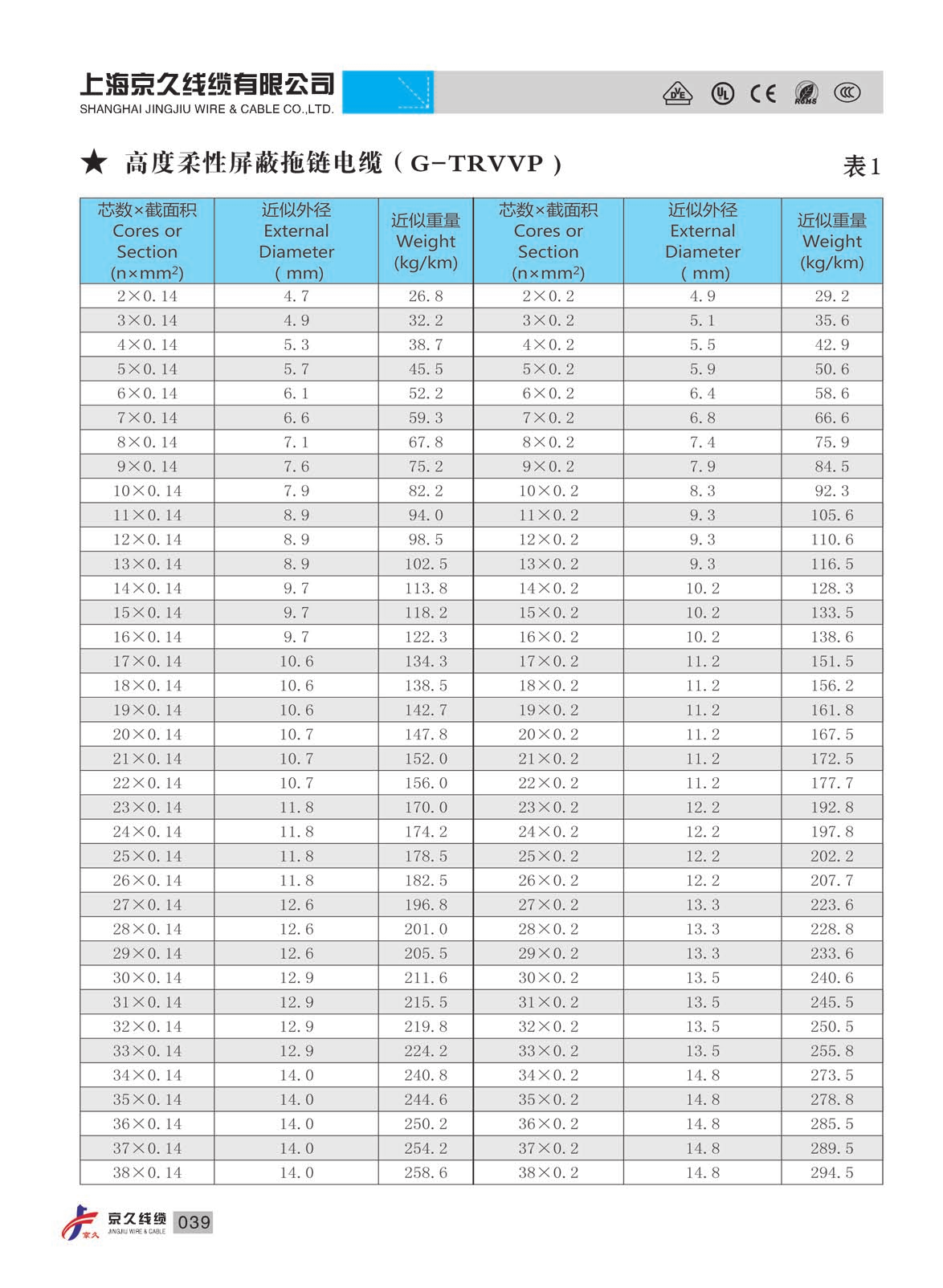

●產品規格：（2-38）芯,（0.14-1.5）mm2；（2-25）芯，（2.0-16）mm2

●導    體：高抗彎強度的精細裸銅多股絞合（符合IEC60228 cl.6 VDE0295 cl.6標準）

●絕    緣：高機械性能PVC混合物（符合VDE0207標準）

●線芯絞合方式：線芯數量＜12芯，芯線以短節距分層絞合在一起

                線芯數量≥12芯，芯線采用兩次復絞，特別是抗扭力結構芯線中間加加強芯

●線芯識別：截面積＜0.5mm2，芯線以顏色區分（紅、黃、綠、藍、黑、灰、白、紫、粉紅、棕、橙）等

            截面積≥0.5mm2，一根黃綠線芯，其余都為黑色帶白色數字

●屏    蔽：高抗彎強度的鍍錫編織屏蔽，線覆蓋率為85%

●外護套  ：低粘性PVC基混合物，適用于拖鏈（符合VDE0282標準）

●護套顏色：黑色（與RAL9005相似)（其它顏色根據客戶要求）

            灰色（與RAL7001相似)

            橙色（與RAL2003相似)

技術特性

●額定電壓：＜0.5mm2  300/300V；     ≥0.5mm2  300/500V

●測試電壓：＜0.5mm2  1500V/5min；   ≥0.5mm2  2000V/5min

●使用溫度范圍：-30℃至+90℃（移動安裝）

                當行程＜10米時，彎曲半徑為：6.8×D

                當行程≥10米時，彎曲半徑為：7.5×D

●使用溫度范圍：-40℃至+90℃（固定敷設）彎曲半徑為：5×D

●最大速度：10米/秒；5米/秒（架空/滑行）

●最大速度：80米/秒

●短路時可達最高溫度：+250℃

●彎曲壽命：40次/分鐘，＞400萬次

●阻燃特性：符合IEC332-1 標準

●材料性能：防淺水、耐油、抗輻射、耐寒、耐磨、能承受較重的機械外力

●比中度拖鏈電纜更快加速度與更強的耐曲撓性

應用場合

●用于高負載

●特別適應于水平架空和行程小于100米的長行程需要屏蔽的場合

●適用于物流設備系統、五金沖壓、機械（人）手、建筑機械、碼頭、消防車、汽車制造、木材石材加工設備、機床加工等。
