機器人用特種超柔性拖鏈電纜產品結構

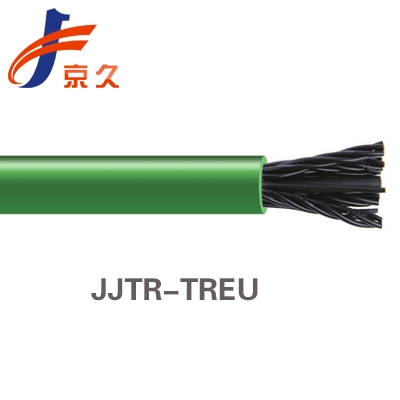

●產品型號：JJTR-TREU

●產品規格：（2-20）芯,（0.08-6）mm2；（2-6）芯，（8.0-16）mm2

●導    體：高抗彎強度的精細裸銅多股絞合（符合IEC60228 cl.6 VDE0295 cl.6標準）

●絕    緣：高機械性能TPE混合物

●線芯絞合方式：線芯數量＜12芯，芯線以短節距分層絞合在一起

                線芯數量≥12芯，芯線采用兩次復絞，特別是抗扭力結構芯線中間加加強芯

●線芯識別：截面積＜0.5mm2，芯線以顏色區分（紅、黃、綠、藍、黑、灰、白、紫、粉紅、棕、橙）等

            截面積≥0.5mm2，一根黃綠線芯，其余都為黑色帶白色數字

●外 護 套：低粘性、耐油PUR基混合物，特別耐磨，適用于拖鏈（符合VDE0282標準）

●護套顏色：藍色（與RAL5011相似)（其它顏色根據客戶要求）

            綠色（與RAL6005相似)

            橙色（與RAL2003相似)

機器人用特種超柔性拖鏈電纜技術特性

●額定電壓：＜0.5mm2  300/300V；  ≥0.5mm2  300/500V

●測試電壓：＜0.5mm2  1500V/5min；≥0.5mm2  2000V/5min

●使用溫度范圍：-40℃至+100℃（移動安裝）彎曲半徑為：5×D

●使用溫度范圍：-50℃至+100℃（固定敷設）彎曲半徑為：4×D

●最大速度：10米/秒；6米/秒（架空/滑行）

●最大速度：100米/秒

●短路時可達最高溫度：+250℃

●彎曲壽命：60次/分鐘，＞750萬次

●阻燃特性：符合IEC332-1 標準

●材料性能：耐寒、防水解和耐油、抗輻射、耐臭氧、耐候性、耐酸堿

●高耐磨、高的機械負荷、優異耐曲撓性、抗扭曲性

應用場合

●用于高負載 、完全防油、防生物油

●用于室內和室外，抗強太陽輻射

●特別適應于水平架空和行程小于400米的長行程場合

●適用于機器人、高架倉庫存儲和提取設備、加工設備/機床、快速運送系統、無塵室、半導體插入技術、橋岸起重機、室外起重機、冷藏設備、裝甲車、坦克鏈等。特別應用海岸、港口、野外、高原、沙漠、等高污染和 惡劣環境場所。
