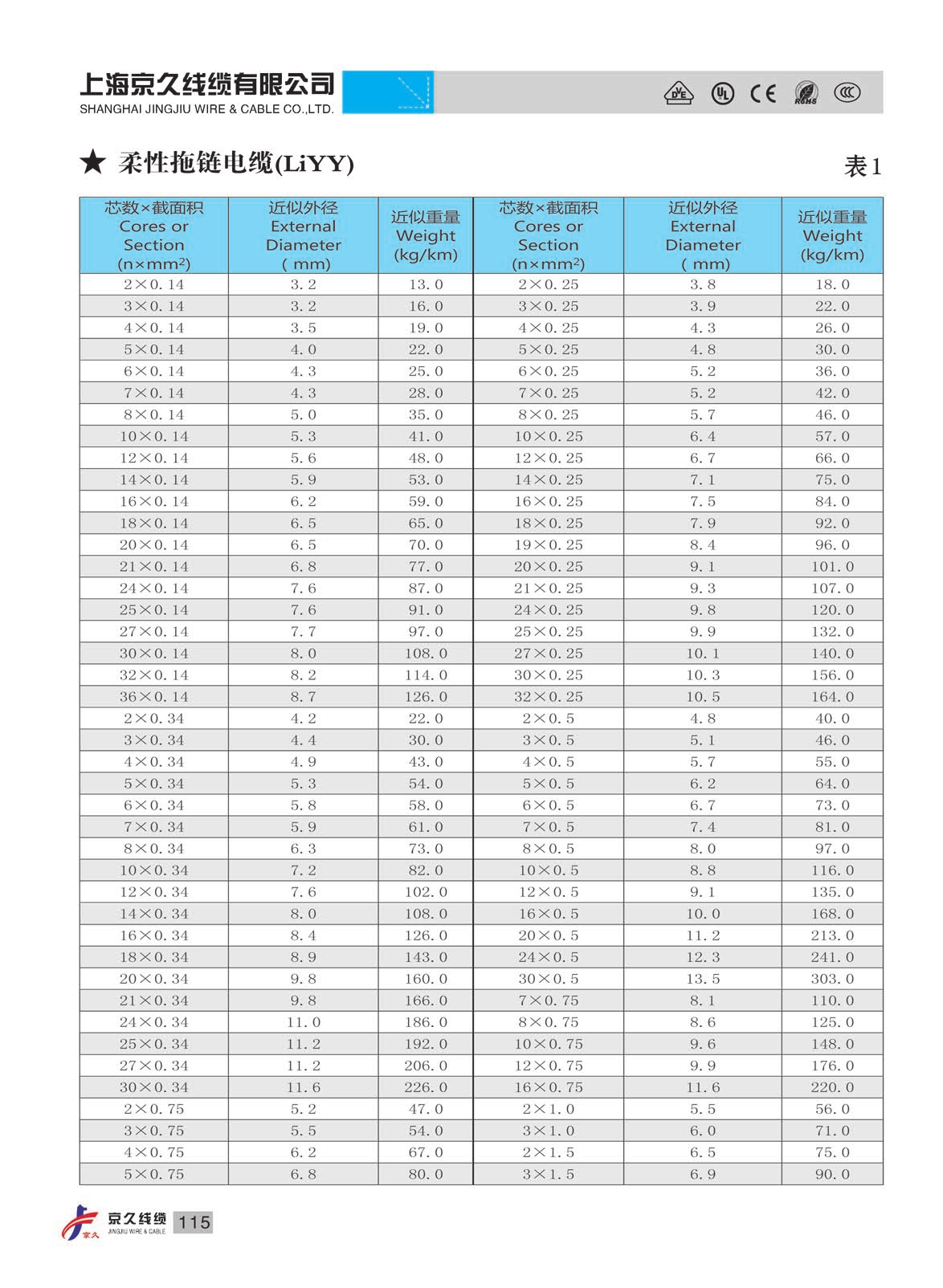

柔性拖鏈電纜產品結構與規格

●產品型號：LiYY

●產品規格：（2-36）芯,（0.14-1.5）mm2

●導    體：高抗彎強度的精細裸銅多股絞合（符合IEC60228 cl.6 VDE0295 cl.6標準）

●絕    緣：高機械性能PVC混合物（符合VDE0281標準）

●線芯絞合方式：線芯數量＜12芯，芯線以短節距分層絞合在一起

                線芯數量≥12芯，芯線采用兩次復絞，特別是抗扭力結構芯線中間加加強芯

●線芯識別：遵循DIN 47100,但沒有重復顏色

●外 護 套：低粘性PVC基混合物，適用于拖鏈（符合VDE0281標準）

●護套顏色：黑色（與RAL9005相似)

            灰色（與RAL7001相似)

            橙色（與RAL2003相似)

柔性拖鏈電纜技術特性

●額定電壓：300/500V

●測試電壓：2000V/5min

●使用溫度范圍：-5℃至+70℃（移動安裝）

                當行程＜10米時，彎曲半徑為：7.5×D

                當行程≥10米時，彎曲半徑為：10×D

●使用溫度范圍：-20℃至+70℃（固定敷設） 彎曲半徑為：5×D

●最大速度：3米/秒；2米/秒（架空/滑行）

●最大速度：20米/秒

●短路時可達最高溫度：+160℃

●彎曲壽命：30次/分鐘，＞300萬次

●阻燃特性：符合IEC332-1 標準

●材料性能：防淺水、耐油、抗輻射、耐寒、耐磨，能承受一定的機械外力

應用場合

    ●用于中等負載

    ●用于室內短行程

    ●特別適應于水平架空和行程小于50米的長行程場合

    ●適用于連續往復運動下的安裝，工具制造和機械工業中的計算機系統，電子控制設備，辦公室機器和測量設備中常用作控制和信號電纜，用于需要外徑較小需求地方。此電線不允許戶外使用。
