PVC護套測量系統用電纜產品結構

●產品型號：JJCL1-TRVVSP

●導    體：高抗彎強度的精細裸銅多股絞合（符合IEC60228 cl.6 VDE0295 cl.6標準）

●絕    緣：高機械性能PVC混合物

●線芯絞合：符合測量系統標準

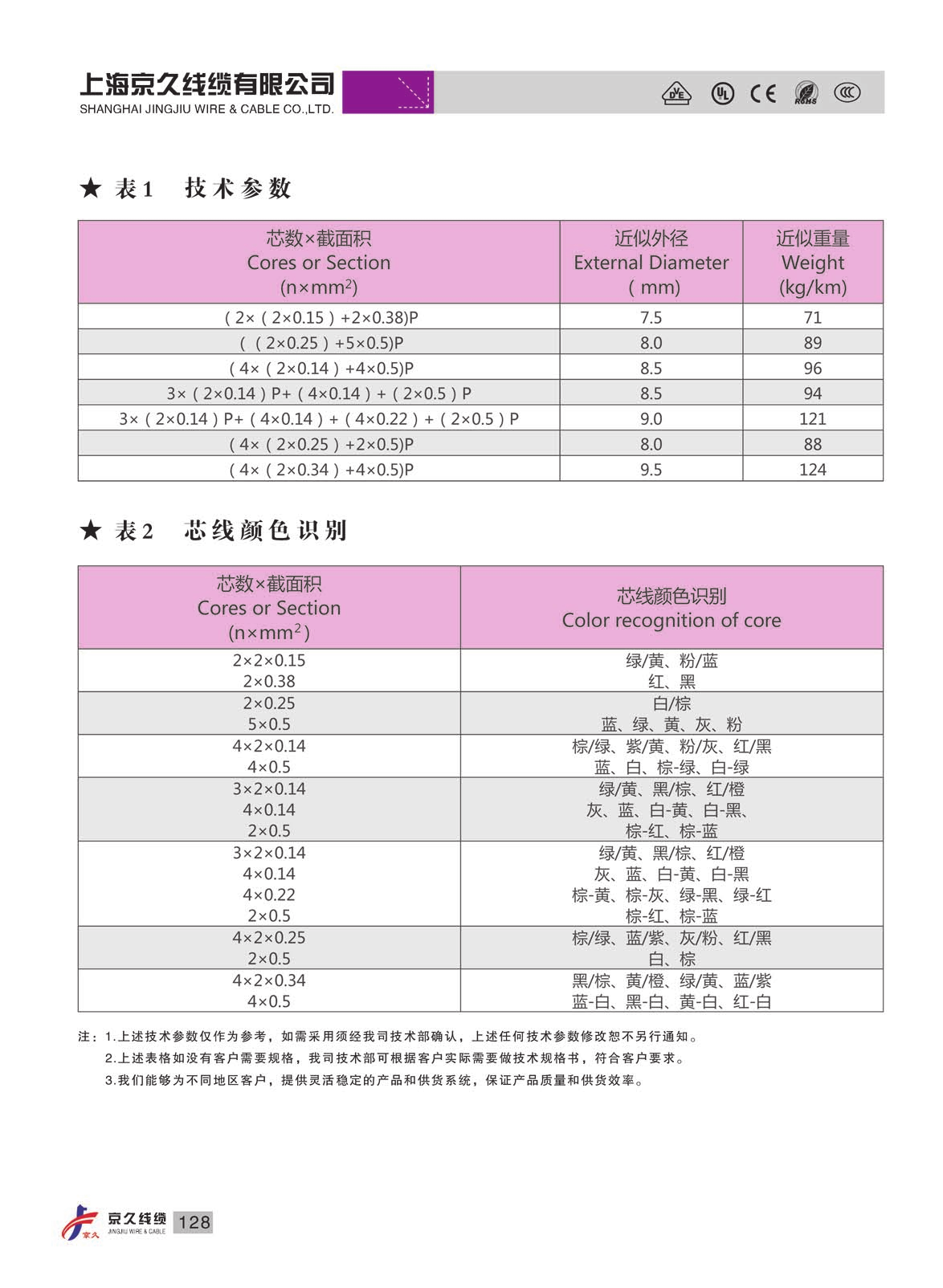

●線芯識別：符合測量系統標準（見表2）

●單元屏蔽：鋁箔屏蔽，線覆蓋率為100%

●成纜繞包：聚合薄帶繞包

●屏    蔽：高抗彎強度的鍍錫銅絲編織屏蔽，線覆蓋率為80%

●外 護 套：低粘性PVC基混合物，適用于拖鏈（符合VDE0282標準）

●護套顏色：綠色（與RAL6018相似)（其它顏色根據客戶要求）

PVC護套測量系統用電纜技術特性

●額定電壓：50V（符合VDE 0250標準）

●測試電壓：500V/5min（符合VDE 0281-2標準）

●使用溫度范圍：-5℃至+70℃（移動安裝） 彎曲半徑為：15×D

●使用溫度范圍：-15℃至+70℃（固定敷設）彎曲半徑為：8×D

●最大速度：3米/秒（架空/滑行）

●最大速度：20米/秒

●短路時可達最高溫度：+160℃

●彎曲壽命：20次/分鐘，＞250萬次

●阻燃特性：符合IEC332-1 標準

●材料性能：能承受一定的機械外力和抗電磁干擾性

應用場合

    ●靈活的負載要求 不耐油

    ●特別適應于水平架空和行程小于20米的長行程場合

    ●適用于木工機械、石材加工設備、包裝工業、供應系統、物流設備、調節設施等測量系統用電纜。
